1、94V-0防火、ROHS2.0环保材质
2、可选自动重启、反接保护、FG、RD、PWM功能
3、外框采用反向档风条增压设计，风压更强
4、扇叶采用弯形设计，同转速时，风量更大
5、绝缘等级：Class B
6、轴承：双滚珠轴承

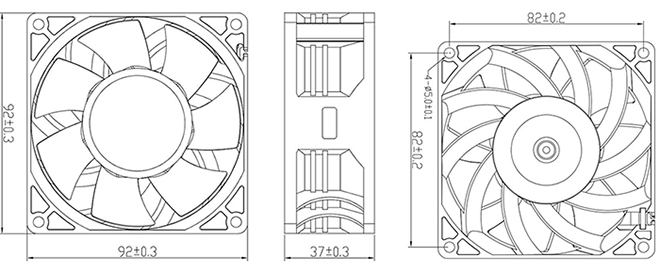

产品尺寸：
单位（mm）

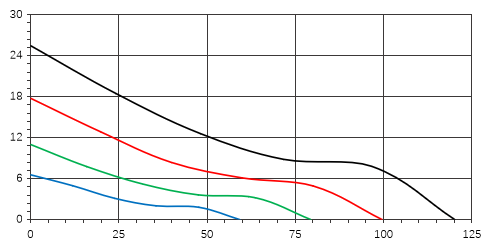

特性曲线：
风压（mmH2O）
风量（CFM）
产品性能：
绝缘阻抗：DC500V兆欧表测量，10MΩ以上
绝缘耐压：AC500V 1分钟
绝缘等级：Class B
容许环境温度范围:
工作时: -20℃ ~ +80℃（滚珠）
存放时: -40℃ ~ +85℃（滚珠）
特性材质：
外壳：PBT塑料（黑色）UL94V-0
扇叶：PBT塑料（黑色）UL94V-0
轴承：滚珠轴承
导线：UL1007 AWG24 红：+ 黑：-
* 其他要求请另行咨询。
预期寿命：
预期寿命: 40℃ 50, 000小时（滚珠）
※正常使用状态下
行业应用：
适用于: 服务器、逆变器等。
产品规格：
SIZE(mm) | MODEL | BEARING | VOLTAGE(V) | CURRENT(A) | SPEED (RPM) | AIR FLOW(CFM) | PRESSURE (mmH2O) | NOISE(dBA) | W(g) |
| 92x92x38 | HD9238X12H | Sleeve or Two Ball | 12 | 0.60 | 4800 | 112.54 | 15.22 | 52.14 | 225 |
| HD9238X12M | 12 | 0.45 | 4000 | 92.97 | 11.86 | 48.36 | |||
| HD9238X12L | 12 | 0.30 | 3000 | 69.73 | 7.67 | 39.49 | |||
| HD9238X24D | 24 | 0.55 | 5500 | 128.96 | 19.98 | 56.44 | |||
| HD9238X24H | 24 | 0.35 | 5000 | 117.23 | 46.51 | 53.12 | |||
| HD9238X24M | 24 | 0.25 | 4000 | 92.97 | 11.86 | 48.36 | |||
| HD9238X24L | 24 | 0.15 | 3000 | 69.73 | 7.67 | 39.49 | |||
| HD9238X48D | 48 | 0.30 | 5500 | 128.96 | 19.98 | 56.44 | |||
| HD9238X48H | 48 | 0.25 | 5000 | 117.23 | 46.51 | 53.12 | |||
| HD9238X48M | 48 | 0.15 | 4000 | 92.97 | 11.86 | 48.36 | |||
| HD9238X48L | 48 | 0.10 | 3000 | 69.73 | 7.67 | 39.49 |

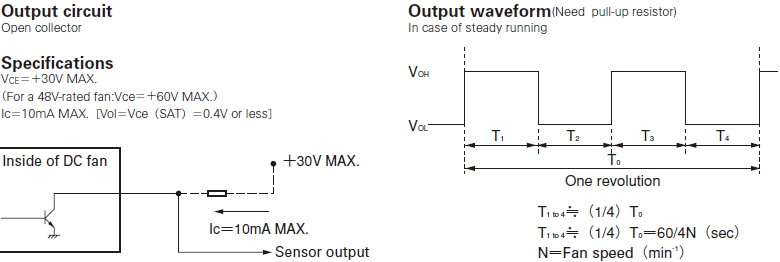

FG测速功能：
说明：速度传感器利用霍尔传感器感应信号加以输出，风扇转动一圈，传感器输出两个完整的脉冲（见上图右侧波形图，即图中T0即为风扇转动一圈）。用以输出到系统中来检测风扇转速。

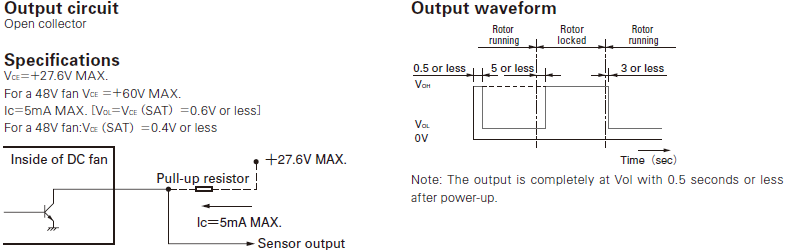

RD报警功能：
说明：锁死传感器使用频率较低，其工作状态请见波形图。在正常通电状态下：风扇正常运转时，传感器输出低电压（即集电极开启）；当风扇停转后，传感器输出高电压（即集电极关闭）。

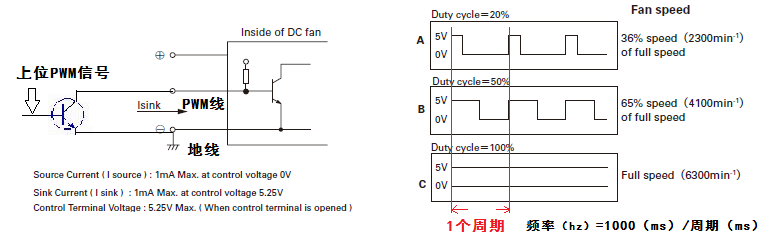

PWM调速功能：
说明：PWM，中文名为“脉宽调制”。即通过控制电路在一个固定频率的“开”和“关”时间（这种“时间”叫做占空比）来形成波形如右图的信号，通过改变输入的PWM信号的占空比，我们可以在一定范围内来控制风扇的转速，从而达到另风扇“按需调速”。
* 以上功能选择会产生附加费用以及装配变更。
